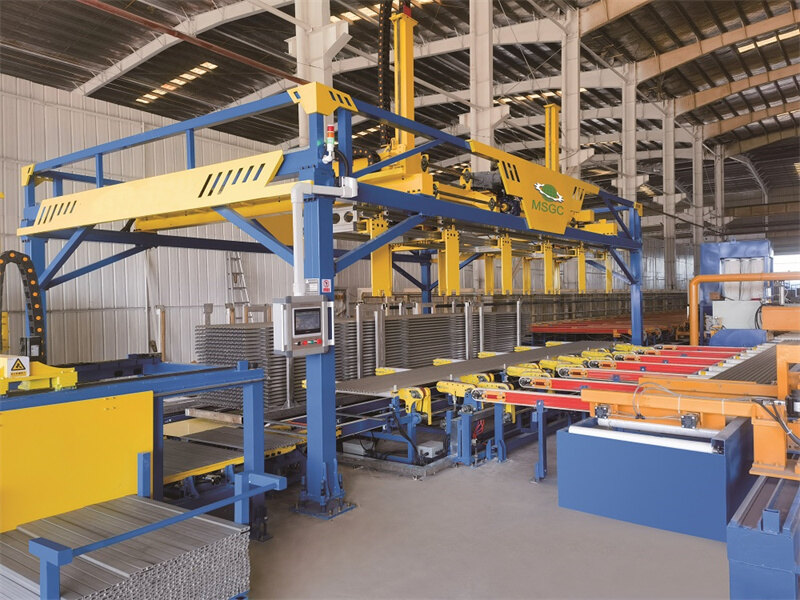

Aliuminio profilių automatinis kroviklis yra pritaikytas produktas pagal pirkėjo profilių formą ir ilgį, specializuotą saulės plokščių aliuminio profiliuose, įskaitant krepšio griebtuvą, tarpiklio juostelių paskirstymą, pagrindinį rėmą, juostelės konvejerio juostą, kėlimo mechanizmą, vieno sluoksnio palaikymo mechanizmą ir perdavimo mechanizmą; Kėlimo mechanizmas apima kėlimo sėdynę, kėlimo strypą ir kėlimo plokštelę; Vieno sluoksnio atraminį mechanizmą sudaro horizontalus teleskopinis cilindras ir krašto atraminė plokštė; Perdavimo mechanizmą sudaro perdavimo slydimo bėgis, perdavimo plokštė ir perdavimo cilindras; Aliuminio trijų matmenų perdavimo įrangą sudaro „Gantry“ rėmas ir vertimo mechanizmas. Vertimo mechanizmas yra aprūpintas kėlimo pavaros strypu, prijungtu prie perdavimo rėmo ir turi perdavimo nagą. Supraskite automatinį aliuminio medžiagų įrėminimą arba automatinį aliuminio medžiagų tiekimą į medžiagos rėmą, funkcionuojant ir laikant juosteles, be rankinės intervencijos viso proceso metu, didelis efektyvumas ir integracija.
Pagrindinė specifikacija
|
Įrištą ir išrištą krautuvą |
|
|
Bendra galia |
20kw |
|
Maksimalus sukravimo greitis |
15 sekundžių/ciklas |
|
Maksimalus medžiagų atskyrimo greitis |
3S vienetui |
|
Maksimalus krovimo svoris |
500 |
|
Maksimali kėlimo jėga |
1000 kg (įskaitant savo svorį) |
|
Maksimalus medžiagos plotis |
100 mm |
|
Maksimalus medžiagos perdavimo greitis |
500 mm/s |
|
Valdymo režimas |
„Ethercat“ magistralės pilna servo+nuotolinio valdymo pultas |
|
Maksimalus paminkštinimo rėmas |
(Pritaikytas) |
|
Aliuminio profiliai l |
2500 mm -7000 mm |
|
Įrangos svoris |
7 tonos |
|
Įrangos dydis |
Ilgis 15 metrų, plotis 3,65 metro, aukštis 4 metrai (pritaikyti) |
|
Stackerio aukštis |
850 mm (pritaikytas) |
|
PLC įvesties taškas |
72 taškai |
|
PLC išvesties taškas |
40 taškų |
|
Profilio perdavimo metodas |
„Servo“ variklio pavaros sinchroninis diržas |
|
Ašies judėjimas |
Servo variklis+linijinis kreipiamasis bėgis+pavarų dėžė |
|
Netinkami profiliai |
Apvalūs vamzdžiai ir reikalingas spragtelėjimas profiliuose |
|
Tarpinis konvejeris |
Skaitmeninis |
|
Tarpiklis išimkite |
Visas servas |
|
Dydžio mašina |
|
|
Bendra galia |
2kw |
|
Vertikalus judesio greitis |
350 mm/s |
|
Šoninio judesio greitis |
300 mm/s |
|
Maksimalusdydisilgis |
8000 mm |
|
Minimalusdydisilgis |
3000 mm |
|
Valdymo režimas |
Servas |
|
PLC įvesties taškas |
8 taškai |
|
PLC išvesties taškas |
8 taškai |
|
Ašies judėjimo metodas |
Linijinis kreipiamasis bėgis+stovas ir krumpliaratis |
